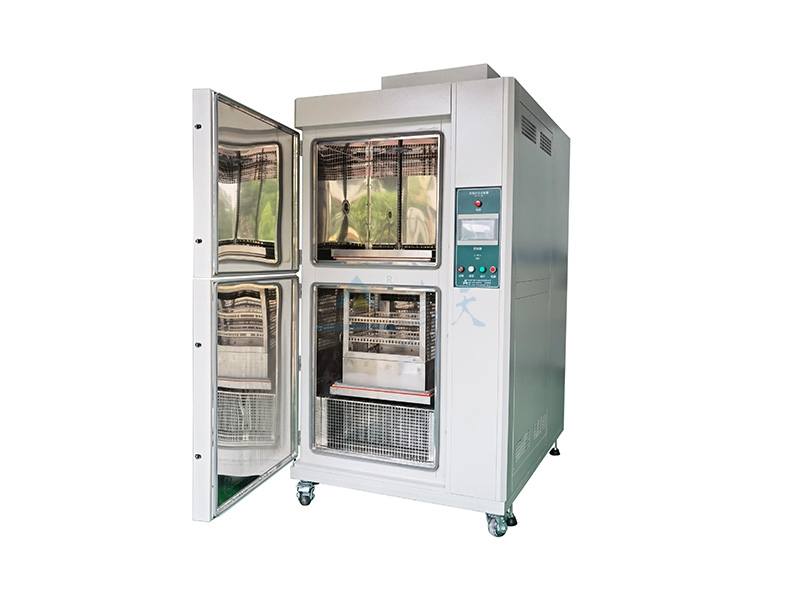

高低溫沖擊試驗箱采用氣缸來拉動樣品架，進行高低溫試驗，避免了常規電機拉升引起行程開關故障，箱體拉變形的弊端，保證沖擊活絡度的同時也保障了溫度轉換速度。那么大家了解高低溫沖擊試驗箱的組成結構嗎？下面就跟隨高天試驗設備小編一起來看看吧!

高低溫沖擊試驗箱主要由以下幾個組成部分構成：

1、外殼結構：試驗箱的外殼通常采用優質冷軋板材制作，具有良好的耐腐蝕性和結構剛性。外殼上通常還有操作面板、觀察窗口等設備。

2、冷卻系統：冷卻系統包括壓縮機、冷凝器、蒸發器等部件，用于提供低溫環境。通過循環工質的壓縮和膨脹過程，使試驗箱內部溫度降低到所需的低溫范圍。

3、加熱系統：加熱系統通常由電加熱元件、溫控裝置等組成，用于提供高溫環境。通過控制電加熱元件的功率和溫控裝置的反饋信號，可以精確地控制試驗箱內部的溫度。

4、溫度控制系統：溫度控制系統是整個試驗箱的核心部分，它通過傳感器獲取試驗箱內部的溫度變化，并根據設定的溫度程序進行控制。常見的溫度控制系統有PID控制器、微處理器控制器等。

5、沖擊裝置：沖擊裝置用于產生高低溫的沖擊環境，通常采用機械或氣體方式。機械沖擊裝置可以通過電機、氣缸等驅動，實現試驗箱內部樣品的冷熱交替沖擊。氣體沖擊裝置則利用液氮或制冷劑等進行快速冷卻和加熱。

6、安全保護系統：為了確保試驗過程的安全性，高低溫沖擊試驗箱通常還配備有過載保護、漏電保護、溫度超限報警等安全保護裝置，以及門鎖、急停按鈕等應急停止裝置。

以上是高低溫沖擊試驗箱的一般組成結構，具體配置可能會根據不同的試驗需求和設備廠家的設計而有所差異。希望這篇文章對大家有所幫助。如果還有別的關于高低溫沖擊試驗箱的問題想要了解，可以關注高天試驗設備或給小編留言，我們期待與您一起探討!
